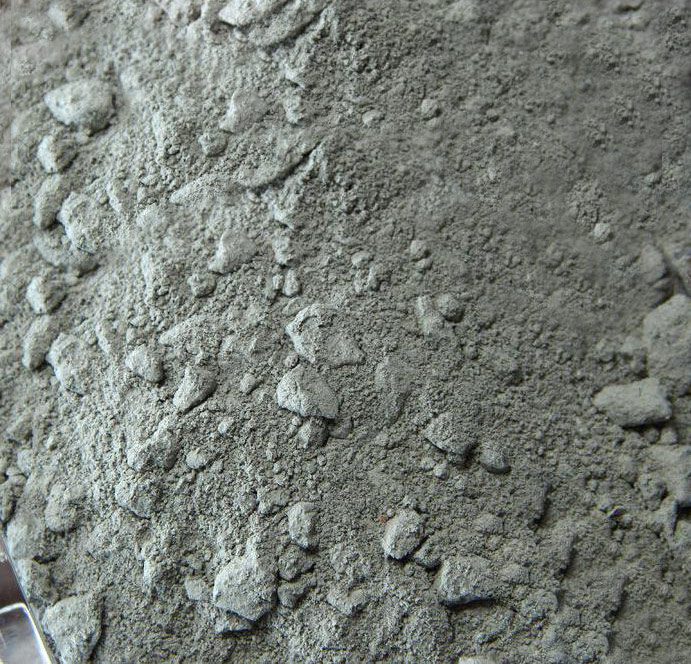

耐火可塑料是由70-80%粒狀和粉狀物料，加10-25%可塑性粘土等結合劑及適量增塑劑配制而成的，通過調整可以在相應的時間內保持較高可塑性，但是耐火可塑料的施工養護等要按照一定的標準進行施工，今天小編帶大家簡單介紹一下耐火可塑料的施工、養護與烘烤的要求。

　　一、耐火可塑料施工：

　　1、混練：可塑料須采用轉速每分鐘不低于26轉的強制式攪拌機攪拌，干混2-3分鐘，然后加入潔凈水，水用量按不同牌的加水范圍要求加入，在保證和易性的施工性能下，水用量越少越好，加水后攪拌不低于5分鐘至均勻即可，攪拌好的料應在半小時內用完，如有初凝干硬后的料，不得再使用，應予以報廢。

　　2、澆注與振動成型：應邊布料邊振動，連續作業，一次澆注到所要求的厚度，中間不得停頓，以免造成分層現象，使用振動棒振動時，應緩慢插入料層，連續移動和緩慢拔出，以防留下孔洞和漏振，振動棒不得碰撞模板、錨固件和隔熱層，一般連續振動兩遍以上，至表面返漿、排氣較少、并不沉降為止。

　　二、耐火可塑料養護與烘烤要求：

　　1、養護：可塑料施工24小時硬化后即可脫模，進行自然養護，養護過程中嚴禁澆水，不得讓澆注體受到震動和沖擊，養護溫度以15-30℃為宜，低于15℃應采用加溫措施，總養護時間不少于3天。

　　2、烘烤：烘烤是提高爐窯及熱工設備壽命的關鍵環節，其作用主要是排除襯體中的游離水，化學結合水和獲得高溫使用性能，烘烤不當，水分排除不暢，烘烤受熱不均勻將使襯體產生裂紋，降低強度，嚴重時甚至引起襯體的大片剝落或爆炸，必須按烘烤制度進行烘烤：
