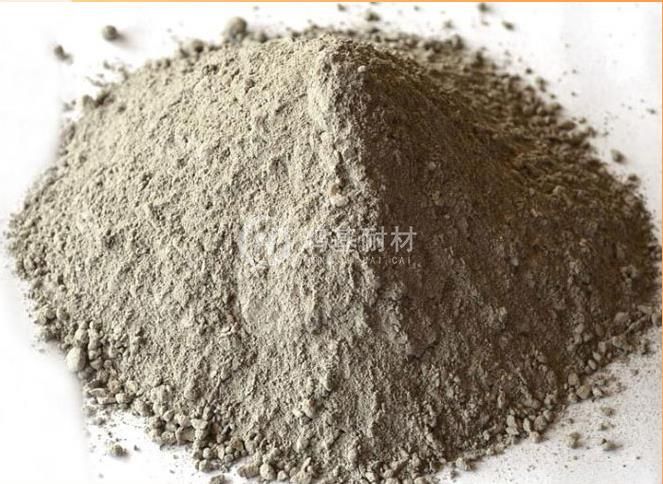

耐堿耐火澆注料是一種以硅鋁質(zhì)材料為骨料和粉料、鋁酸鹽水泥作結(jié)合劑，并摻入適當(dāng)外加劑配制而成的水硬性澆注料，具有優(yōu)異的耐堿性能。這種材料能夠抵抗堿金屬氧化物如K2O、Na2O等的侵蝕。根據(jù)氣孔率的不同，耐堿耐火澆注料可以分為輕質(zhì)和重質(zhì)兩種，其中氣孔率45%為區(qū)分輕質(zhì)和重質(zhì)的界限。

　　重質(zhì)耐堿耐火澆注料的主要骨料包括礬土熟料、黏土熟料等，其化學(xué)成分以Al2O3和SiO2為主，含量分別在35%~60%之間。這類(lèi)澆注料根據(jù)常溫耐壓強(qiáng)度和抗折強(qiáng)度的不同，主要分為NJ-1、HJ-2、NJ-3三個(gè)牌號(hào)，其中NJ為耐堿漢語(yǔ)拼音的首字母縮寫(xiě)。NJ-1、HJ-2、NJ-3的常溫耐壓強(qiáng)度分別為100Mpa、80Mpa、70Mpa，常溫抗折強(qiáng)度分別為10Mpa、8Mpa、7Mpa。

　　輕質(zhì)耐堿澆注料則是以輕質(zhì)硅鋁質(zhì)材料為主要原料、鋁酸鹽水泥為結(jié)合劑，摻入適量添加劑而配置成的輕質(zhì)澆注料，它主要分為QNJ-1和QNJ-2兩個(gè)牌號(hào)，其中Q為輕質(zhì)的漢語(yǔ)拼音縮寫(xiě)，而NJ為耐堿漢語(yǔ)拼音的首字母縮寫(xiě)。它的的體積密度分別不大于1.9g/cm3和1.7g/cm3，而常溫耐壓強(qiáng)度，110℃烘干后分別為40Mpa和30Mpa，抗折強(qiáng)度分別為4MPa和3MPa;導(dǎo)熱系數(shù)分別為0.6和0.5。

　　在使用過(guò)程中，耐堿耐火澆注料主要是用于介質(zhì)是堿性的物質(zhì)，能夠抵御堿性物質(zhì)的侵蝕。其中，重質(zhì)耐堿耐火澆注料常用于工作層，而輕質(zhì)耐堿耐火澆注料則更多用于保溫層或者煙囪等場(chǎng)合。
