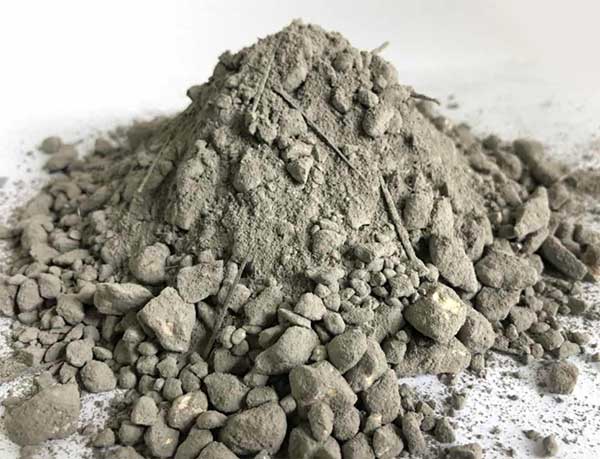

鋼纖維澆注料施工過程中，要注意如下四個關鍵環節:即拌合、澆注、養護、烘烤。其中任何一個環節出現問題即將導致產品性能下降或使用失敗。

　　一、拌合:

　　1、機械拌合，設備與工具:強制式攪拌機、水桶磅秤、振動棒、工具锨、手推車等。

　　2、工用水量:鋼纖維澆注加水量應控制在7-8%，需用純凈飲用水。

　　3、環境求與控制施工場溫度必須在10-25攝度之間，如施工現場溫度低于10攝氏度需采用升溫保暖措施即可施工。如施工現場溫度高于30攝氏度，須采用必要降溫措施方可施工。否則會造成本產品施工困難或性能下降，不易施工。

　　4、拌合:先將散裝料與袋內小包倒入攪拌機中干混3-5分鐘使之拌和均勻，按規定的加水量，準確稱出每次拌合所需用水，倒入已拌合的干料中，充分攪拌，時間不少于1-3分鐘，使之具有適宜的流動性。

　　5、注意事項:施工過程中所用工具如水桶、攪拌機、鐵锨等必須預先清洗干凈，不允許粘有臟物雜物，硅酸鹽水泥等。施工用水必須用純凈的自來水，每次拌合量不宜過大，應根據攪拌機種類型號而定，施工過程中應謹慎用水量過大。

　　二、澆注:

　　1、澆注前工作面要求必須清潔(無鹽痕、無水泥痕)干燥。銹蝕的窯體部分，必須打磨干凈并烘干。維修窯爐須將原殘余澆注料清除干凈。

　　2、澆注的時間:新拌合好的澆注料應迅速進行澆注，一般在20分鐘內完成。

　　3、澆注:將拌合好的鋼纖維澆注料倒入模具內，并及時用振動棒插入震搗，振搗要均勻。有氣泡排出表面漿狀。

　　4、注意事項:澆注過程中已失去流動性即已凝結的澆注料不可加水攪拌使用。振搗好的澆注料應保持自然表面。不宜用工具抹光，更不能表面撒水泥細粉抹光。施工完畢后，即施工48小時內，特別是鋼纖維耐火澆注料在硬化之前，嚴禁敲打或震動，否則會產生裂紋，及至完全破壞。

　　三、養護:

　　澆注料在硬化以后，須立即用聚乙烯所料薄膜蓋住施工體表面上面加蓋濕草袋。以防止水分蒸發，促使水分活化硬化后嚴禁敲打、震動，根據硬化情況一般三日即可脫模。脫模后繼續養護，三天后揭去塑料薄膜和草袋，使硬化體在空氣中自然干燥三至五天即可烘烤。

　　四、烘烤:

　　烘烤是鋼纖維澆注料使用的后一個關鍵環節，由于該澆注料比較致密，因此在烘烤時絕對禁止升溫過快，否則會造成澆注料出現裂紋，或者造成崩裂事故，影響澆注料使用效果。
